Scanning & Microscope Stages
스캐닝&현미경 스테이지
▶ ASR-E Series: Closed-loop motorized XY scanning stages with built-in motor encoders

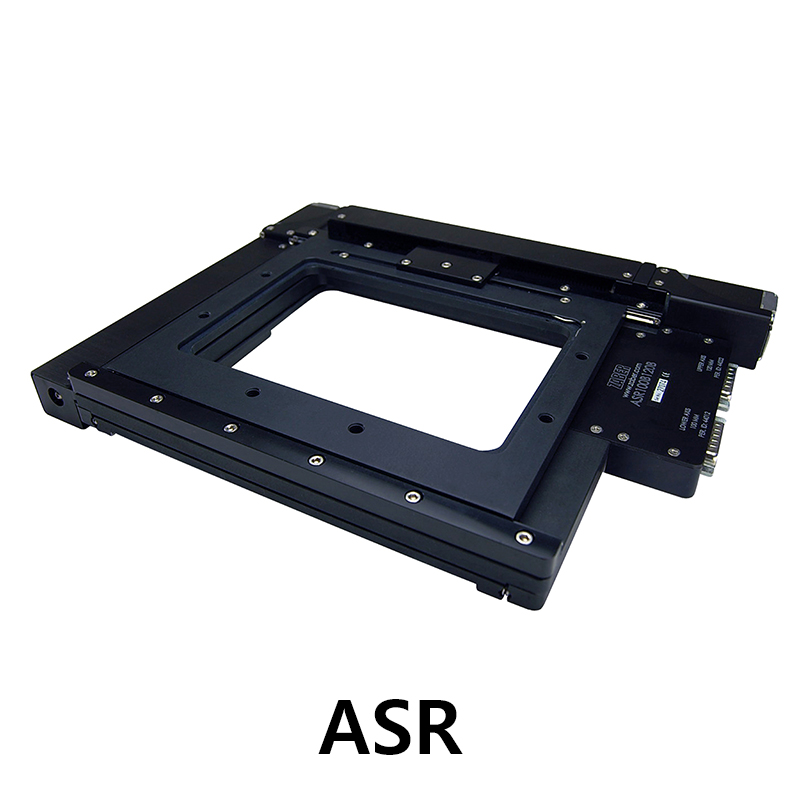

▶ ASR Series: Motorized XY microscope stages
■ 제품별 주요 특징은 하단 설명 참조
■ 50 mm up to 120 mm travel per axis
■ Easily adjustable non-contact hall sensor limit switches
■ 12 µm accuracy; 2 µm repeatability; 85 mm/s speed
■ Supported by µManager and MetaMorph® Microscopy Automation & Image Analysis Software
▶ASR Series: Motorized XY microscope stages
■ 50 mm up to 120 mm travel per axis
■ Easily adjustable non-contact hall sensor limit switches
■ 12 µm accuracy; 2 µm repeatability; 85 mm/s speed
■ Supported by µManager and MetaMorph® Microscopy Automation & Image Analysis Software
-
- Scanning & Microscope Stages
Cat. No. Model Description M01-680-940 ASR050B050B-E03T3-K0047 Closed-loop motorized XY scanning stage, 50 mm x 50 mm travel, X-MCB2 (48 V) Recommended M01-680-943 ASR050B050B-E03T3-K0062 Closed-loop motorized XY scanning stage, 50 mm x 50 mm travel, X-MCB2 (48 V) Recommended M01-680-946 ASR100B120B-E03T3-K0045 Closed-loop motorized XY scanning stage, 100 mm x 120 mm travel, X-MCB2 (48 V) Recommended M01-680-949 ASR100B120B-E03T3-K0046 Closed-loop motorized XY scanning stage, 100 mm x 120 mm travel, X-MCB2 (48 V) Recommended M01-680-952 ASR100B120B-E03T3-K0047 Closed-loop motorized XY scanning stage, 100 mm x 120 mm travel, X-MCB2 (48 V) Recommended M01-680-955 ASR100B120B-E03T3-K0056 Closed-loop motorized XY scanning stage, 100 mm x 120 mm travel, X-MCB2 (48 V) Recommended M01-680-958 ASR050B050B-T3-K0047 Motorized XY microscope stage, 50 mm x 50 mm travel, X-MCB2 (48 V) Recommended M01-680-961 ASR050B050B-T3-K0062 Motorized XY microscope stage, 50 mm x 50 mm travel, X-MCB2 (48 V) Recommended M01-680-964 ASR100B120B-T3-K0045 Motorized XY microscope stage, 100 mm x 120 mm travel, X-MCB2 (48 V) Recommended M01-680-967 ASR100B120B-T3-K0046 Motorized XY microscope stage, 100 mm x 120 mm travel, X-MCB2 (48 V) Recommended M01-680-970 ASR100B120B-T3-K0047 Motorized XY microscope stage, 100 mm x 120 mm travel, X-MCB2 (48 V) Recommended M01-680-973 ASR100B120B-T3-K0056 Motorized XY microscope stage, 100 mm x 120 mm travel, X-MCB2 (48 V) Recommended - Scanning & Microscope Stages Specification
Specification
Value Value Model ASR-E series ASR series Microstep Size (Default Resolution) 0.15625 µm 0.15625 µm Built-in Controller No No Recommended Controller X-MCB2 (48 V) Recommended X-MCB2 (48 V) Recommended Accuracy (unidirectional) 12 µm 12 µm Repeatability < 2 µm < 2 µm Backlash < 4 µm < 4 µm Maximum Speed 85 mm/s 85 mm/s Minimum Speed 0.000095 mm/s 0.000095 mm/s Speed Resolution 0.000095 mm/s 0.000095 mm/s Encoder Type Motor mounted rotary quadrature encoder Peak Thrust 95 N 95 N Maximum Continuous Thrust 95 N 95 N Guide Type Crossed roller bearing Crossed roller bearing Pitch 0.02 degrees 0.02 degrees Roll 0.02 degrees 0.02 degrees Yaw 0.005 degrees 0.005 degrees Linear Motion Per Motor Rev 2.00 mm 2.00 mm Motor Steps Per Rev 200 200 Motor Type Stepper (2 phase) Stepper (2 phase) Motor Rated Current 670 mA/phase 670 mA/phase Motor Winding Resistance 9.2 ohms/phase 9.2 ohms/phase Inductance 5.6 mH/phase 5.6 mH/phase Motor Rated Power 4.2 Watts 4.2 Watts Motor Connection D-sub 15 D-sub 15 Mechanical Drive System Precision lead screw Precision lead screw Limit or Home Sensing Magnetic, adjustable home and away sensors Magnetic, adjustable home and away sensors Axes of Motion 2 2 Mounting Interface Separate mounting adaptors available Separate mounting adaptors available Operating Temperature Range 0 to 50 degrees C 0 to 50 degrees C RoHS Compliant Yes Yes CE Compliant Yes Yes
